插入式渦街流量計

發布時間:2025-06-18     瀏覽次數:

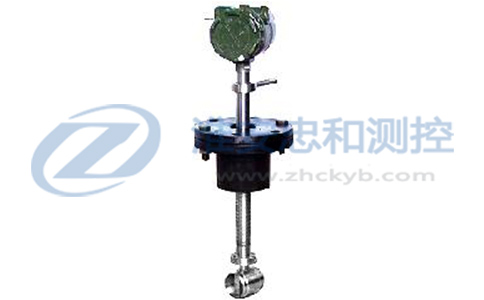

插入式渦街流量計

插入式渦街流量計概述
   ZHLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小,儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-40℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的流量儀表。
   ZHLUCB 型插入式渦街流量計防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdIIBT6。
插入式渦街流量計工作原理
  按IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。
插入式渦街流量計特點 :
1、可測量蒸汽,氣體,液體的體積流量和質量流量;
2、無機械運動部件,測量精度高,結構緊湊維護方便;
3、壓力損失小,量程范圍寬;范圍度達1:25;
4、采用消擾電路和抗振傳感頭;
5、采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能;
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m);
插入式渦街流量計技術參數  表1

公稱通徑DN(mm)

 200~1500

儀表材質

 1Cr18Ni9Ti

公稱壓力(Mpa)

 PN1.6Mpa

被測介質溫度(℃)

 -40~+250℃

環境條件

 溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa

精度等級

 示值的±2.5%

量程比

 1:10;1:15

阻力損失系數

 Cd<2.6

輸出信號

 傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
 變送器:兩線制4 ~ 20mADC電流信號

供電電源

 傳感器:+24VDC
 變送器:+24VDC
 現場顯示型:儀表自帶3.2V鋰電池

信號傳輸線

 RVVP 3×0.3(三線制),2×0.3(二線制)

傳輸距離

 ≤500m

信號線接口

 內螺紋M20×1.5

防爆等級

 ExdIIBT6

防護等級

 IP65

允許振動加速度

 壓電式:0.2g  電容式:1.0~2.0g

插入式渦街流量計工況流量表

儀表口徑DN(mm) 液體 氣體
測量范圍(m³/h) 輸出頻率范圍(Hz) 小信號 測量范圍(m³/h) 輸出頻率范圍(Hz) 小信號
200 75~750 3~30 1 500~5000 20~200 10
250 110~1100 2.3~23 1 800~8000 16~160 5
300 160~1500 5.5~87 1 1560~15600 85~880 45
400 180~3000 5.6~87 2 2750~27000 85~880 45
500 300~4500 5.6~88 2 4300~43000 85~880 45
600 450~6500 5.7~89 2 6100~61000 85~880 45
800 750~10000 5.7~88 2 11000~110000 85~880 45
1000 1200~17000 5.8~88 2 17000~170000 85~880 45
>1000 協議     協議

ZHLUCB型插入式渦街流量計型號及功能選擇

ZHLUCB 插入式渦街流量計
  代號   口徑
(DN)

020 200mm
025 250mm
030 300mm
035 350mm
040 400mm
045 450mm
050 500mm
---- ------
150 1500mm
  代號 功能1
N 無溫壓補償
Y 有溫壓補償
  代號 輸出信號
F0 脈沖輸出
F1 4-20mA輸出(二線制)
F2 4-20mA輸出(三線制)
F3 RS485通訊接口
H 帶HART協議
  代號 被測介質
J1 液體
J2 氣體
J3 蒸汽
  代號 功能
E 2.5級
  代號 功能
T1 常溫
T2 高溫
T3 蒸汽
  代號 功能
P1 1.6MPa
  代號 功能
D1 內置3.6V電池供電
D2 DC24V供電
  代號 功能
J 簡易安裝
Q 配球閥安裝(不帶溫壓補償)
選型說明:1、單獨內置電池供電不帶輸出信號
                  2、帶球閥安裝不帶溫壓補償
                  3、輸出信號F0/F1可多選F3或者H
                  4、供電方式可選D1與D2雙供電
