ZH-LZS-C型承插式塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。可廣泛應用于化工、環保、食品等工業部門。
塑料管轉子流量計根據連接方式可分為：插接（焊接）式塑料管轉子流量計、螺紋連接式塑料管轉子流量計和法蘭連接式塑料管轉子流量計幾種，下面介紹承插（焊接）式塑料管轉子流量計的技術參數。

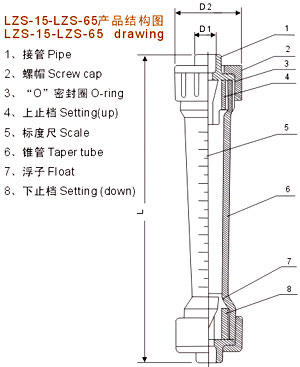

一、承插式塑料管轉子流量計產品結構圖:
二、直插式塑料管轉子流量計型號、流量范圍及結構尺寸說明：
| 型號 |
公稱 通徑 DN |
測量范圍 | 精度 |
允許被測 狀況 |
尺寸 |
適用管道 （dg）mm |
|||||||||
| 長管型 | 短管型 | 溫度℃ | 壓力MPa | 長管型 | 短管型 | ||||||||||
| L | D1 | D2 | D3 | L | D1 | D2 | D3 | ||||||||
| LZS-15 | 15 |
10-100l/h 16-160l/h 25-250l/h 40-400l/h 60-600l/h |
5-50l/h 10-100l/h 16-160l/h 25-250l/h 40-400l/h 50-500l/h 60-600l/h 100-1000l/h |
±4% | 0-60 | ≤0.6 | 280 | 20 | 26 | 45 | 202 | 20 | 26 | 45 | 15或20 |
| LZS-20 | 20 |
60-600l/h 100-1000l/h |
231 | 25 | 35 | 45 | |||||||||
| LZS-25 | 25 |
100-1000l/h 160-1600l/h 250-2500l/h |
100-1000l/h 160-1600l/h 250-2500l/h |
380 | 32 | 39 | 68 | 226 | 30 | 39 | 60 | 25或32 | |||
| LZS-32 | 32 |
0.4-4m3/h 0.6-6m3/h |
288 | 40 | 49.5 | 74 | 32或40 | ||||||||
| LZS-40 | 40 |
0.4-4m3/h （有導桿） 0.6-6m3/h （有導桿） 1-10m3/h （有導桿） |
430 | 50 | 63 | 88 | 40或50 | ||||||||
| LZS-50 | 50 |
0.4-4m3/h 0.6-6m3/h 1-10m3/h 1.6-16m3/h （有導桿） |
1-10m3/h 1.6-16m3/h |
430 | 63 | 73 | 98 | 341 | 63 | 73 | 98 | 50或65 | |||
| LZS-65 | 65 |
2.5-16m3/h 5-25m3/h 8-40m3/h 12-60m3/h |
430 | 75 | 88 | 122 | 65或75 | ||||||||
| 備注 |
長管無導桿(除特殊注明外) 短管有導桿 “F”為法蘭連接 “F4”為導桿襯四氟防腐型 |
||||||||||||||
LZS-塑料管轉子流量計零部件材料說明：錐管為AS；接管螺帽、上下止檔、浮子為ABS；導桿：不銹鋼或者不銹鋼襯四氟
LZS-C為長管型 LZS-D為短管型
