差壓變送器常見故障分析與處理

　差壓變送器在控制系統中是工業生產中常用的自動化控制系統的重要組成單元，在智能化生產中有著廣泛的應用，如果差壓變送器在控制系統發生故障，會導致測量準確度低、對生產工藝和質量也會造成影響，因此差壓變送器在控制系統的故障分析與處理尤為重要。差壓變送器控制系統的故障根據發生的部分一般可分為變送器故障、控制系統故障以及閥門故障等，但是最常見的還是差壓變送器的故障。差壓變送器測量的準確性影響整個控制系統的性能，一旦差壓變送器發生故障會影響安全生產，威脅人身安全。目前我們生產應用到電容式差壓變送器的很多，其特點是結構簡單，智能按鍵與手操器調整方便，精度高、易于維護。電容式差壓變送器通過將檢測的壓差信號轉換為電流信號。

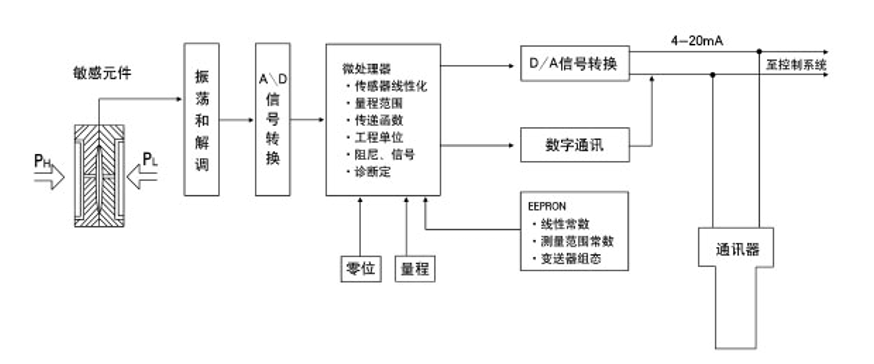

一、差壓變送器的工作原理
　　差壓變送器的核心是一個電容式傳感器，稱為“S”室。傳感器是一個完全密封的組件，過程壓力通過隔離膜片和灌充液硅油傳到傳感膜片引起位移。傳感膜片和兩電容極板之間的電容差由電子部件轉換成4~20mADC的二線制輸出的電信號。


二、差壓變送器故障分析與處理
1、差壓變送器顯示差壓值偏高的故障
　　在生產過程中工藝操作人員發現集中控制系統中的差壓顯示值比現場顯示偏高，發現差壓變送器液晶顯示值與壓力表顯示值一致，現場測試智能系統的顯示值，發現該顯示值也為正常值，通過檢測儀器檢測發現變送器輸送的電流值與實際輸出的電流較低，判斷故障發生點可能為電路板故障。通過變送器數據恢復看后顯示正常。
2、壓力值顯示偏低故障
　　集中控制系統操作人員發現壓力變送器顯示值偏低，到現場發現壓力變送器顯示與集中控制系統的顯示值一致，故障點可能是現場儀表出現問題，出現上面的情況的原因有引壓管線里含有液體，或者是變送器的刻度零點發生偏移。在現場對引壓線進行排液，發現有少量液體排出，液體排出后并進行現場零點修正，修正后現場與控制系統顯示基本一致。
3、無壓力值顯示故障
　檢查高低壓管接管有無壓力信號進入后，通過恢復出廠設置對變送器經常數據恢復操作處理顯示正常。
