YTP系列隔膜壓力表是為了使通用型壓力表適用于測量各種具有強腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力表測量元件內部和防止沉淀物積聚且易清洗的場合而采用由隔膜體與通用型壓力表（不銹鋼壓力表、電接點壓力表、耐震壓力表、耐震電接點壓力表、電阻遠傳壓力表、差動遠傳壓力表、數顯壓力表等壓力儀表）組成一個系統的隔膜型壓力表。YTP系列隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門生產過程中測量流體介質的壓力。

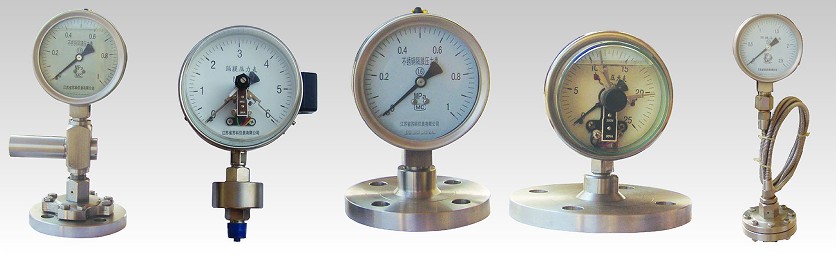

一、隔膜壓力表外形照片：

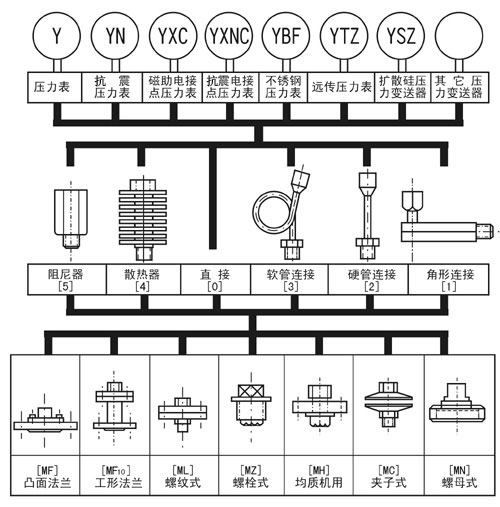

二、隔膜壓力表產品結構配置：
三、隔膜壓力表選型表：
| 壓力表型號 |
表盤直徑 （mm） |
隔膜體 連接方式* |
表頭與隔膜體 連接形式 |
膜片材質 |
量程范圍 （MPa） |
說明 |
| YTP | 隔膜壓力表 | |||||
| YNTP | 耐震隔膜壓力表 | |||||
| YXTP | 電接點隔膜壓力表（表盤60 100 150） | |||||
| YNXTP | 電接點耐震隔膜壓力表（表盤100 150） | |||||
| YTZTP | 電阻遠傳隔膜壓力表（表盤150） | |||||
| YNTZTP | 耐震電阻遠傳隔膜壓力表（表盤150） | |||||
| YTTTP | 差動遠傳隔膜壓力表（表盤100 150） | |||||
| YETP | 膜盒隔膜壓力表（表盤100 150） | |||||
| -60 | 表盤直徑60mm | |||||
| -100 | 表盤直徑100mm | |||||
| -150 | 表盤直徑150mm | |||||

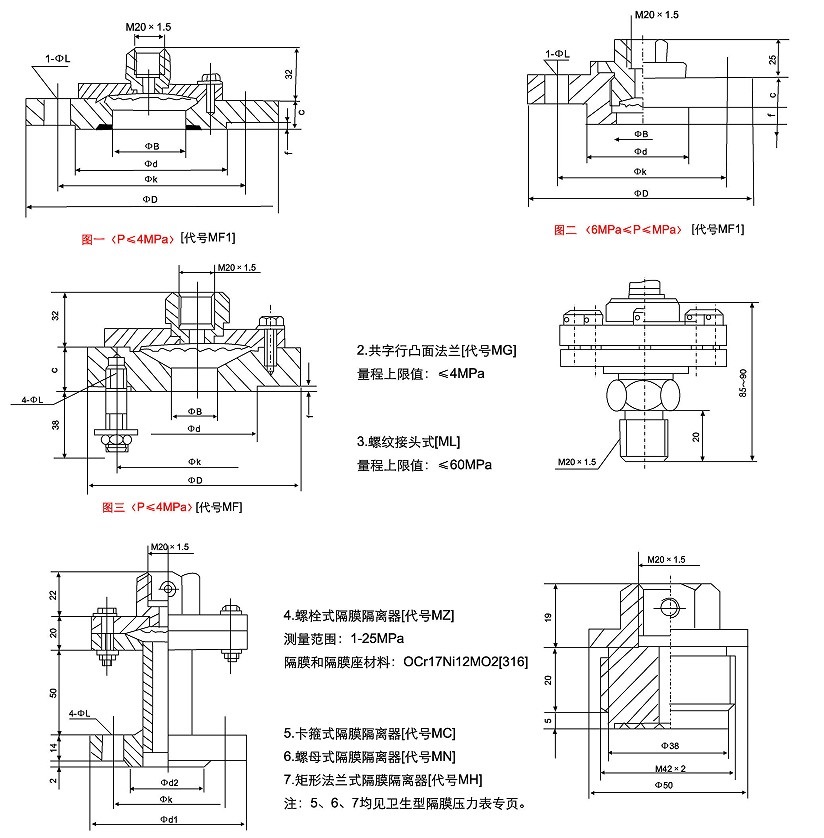

| ML | 螺紋連接（≤60MPa） | |||||
| MF | 法蘭連接（≤25MPa） | |||||
| MF10 | 工字型法蘭連接（≤4MPa） | |||||

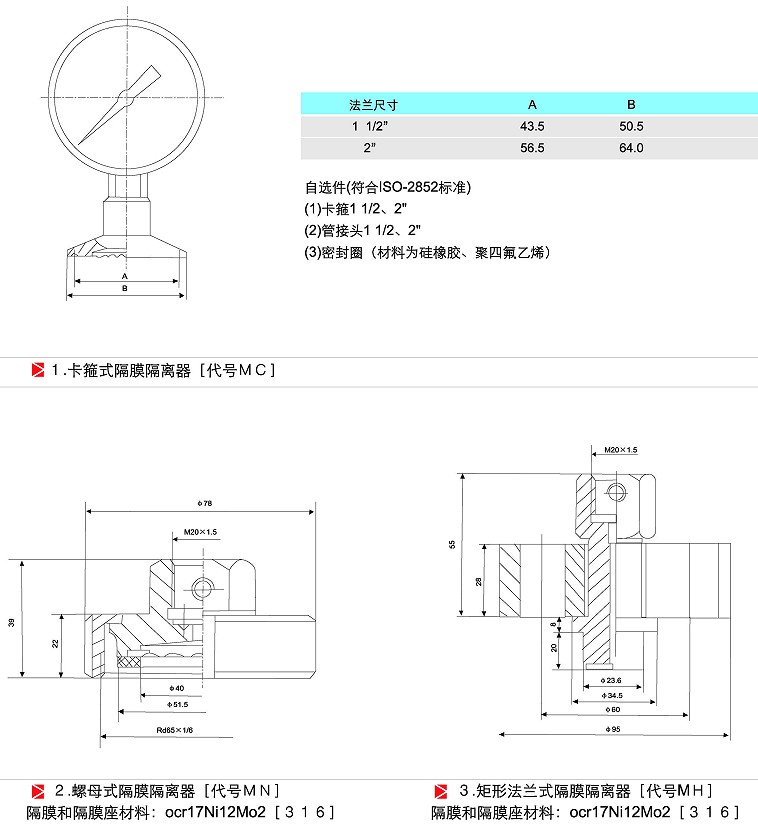

| MC | 衛生型卡盤連接（-0.1~0~2.5MPa） | |||||
| MN | 螺母式連接（0.1~2.5MPa） | |||||
| MZ | 螺栓式連接（1~25MPa） | |||||
| MH | 均質機式 | |||||
| MGL | 管道式螺紋連接 | |||||
| MGF | 管道式法蘭連接 | |||||
| MGC | 管道式衛生型卡盤連接 | |||||
| Z | 直接連接（正常不做標注） | |||||

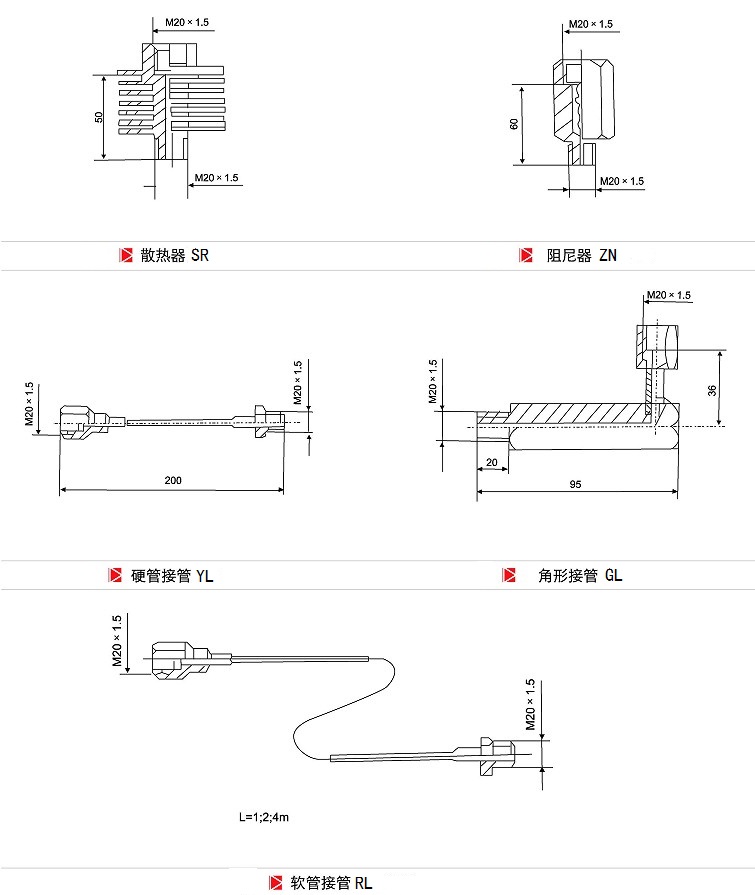

| GL | 角型 | |||||
| YL | 硬連接 | |||||
| RL | 軟管連接 | |||||
| SR | 帶散熱器 | |||||
| ZN | 帶阻尼器 | |||||
| 316L | 膜片材質:316L | |||||
| HC | 膜片材質:哈氏合金 | |||||
| TA | 膜片材質:鉭 | |||||
| 316L+PTFE | 膜片316L襯四氟 法蘭或者螺紋襯四氟 | |||||
| SM | 蒙乃爾 | |||||
| -0.1~0~60 | 量程范圍按照正常的壓力表量程選擇 |

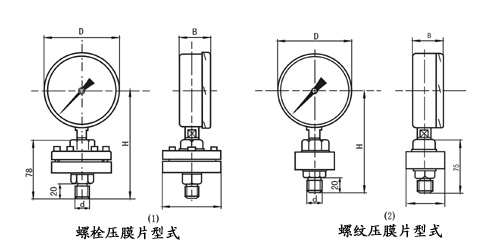

四、隔膜壓力表儀表型式及尺寸
|
|
型號
|
D
|
B
|
H
|
直徑
|
d
|
|
|
0.1～2.5MPa
|
4～25MPa
|
||||||
|
螺栓壓膜片式
|
Y100-ML
|
100
|
42
|
149
|
96
|
92
|
M20×1.5
G1/2" G3/8" |
|
Y150-ML
|
150
|
48
|
179
|
96
|
92
|
||
|
螺紋壓膜片式
|
Y100-ML
|
100
|
42
|
147
|
78
|
48
|
|
|
Y150-ML
|
150
|
48
|
177
|
78
|
48
|
||

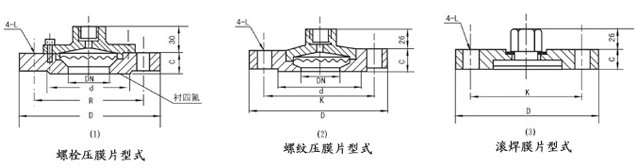

□HG20592～20614－97標準（本廠常用法蘭標準）
|
DN
|
PN(MPa)
|
D
|
K
|
d
|
C
|
L
|
|
25
|
0.25～0.16
|
100
|
75
|
58
|
14
|
Φ11
|
|
1～2.5
|
115
|
85
|
65
|
16
|
Φ14
|
|
|
32
|
0.25～0.16
|
120
|
90
|
69
|
16
|
Φ14
|
|
1～2.5
|
140
|
100
|
76
|
18
|
Φ18
|
|
|
40
|
0.25～0.16
|
130
|
100
|
78
|
16
|
Φ14
|
|
1～2.5
|
150
|
110
|
84
|
18
|
Φ18
|
|
|
50
|
0.25～0.16
|
140
|
110
|
88
|
16
|
Φ14
|
|
1～2.5
|
165
|
125
|
99
|
20
|
Φ18
|
