輸入
ZHGW54纜式導波雷達物位計反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2其中C為光速
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。
ZHGW54纜式導波雷達物位計參數
應 用：液體、固體顆粒
測量范圍：纜 30m
過程連接：螺紋、法蘭
介質溫度：-40~250℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

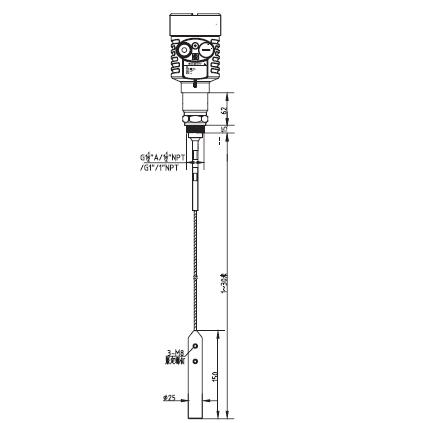

ZHGW54纜式導波雷達物位計外型尺寸圖

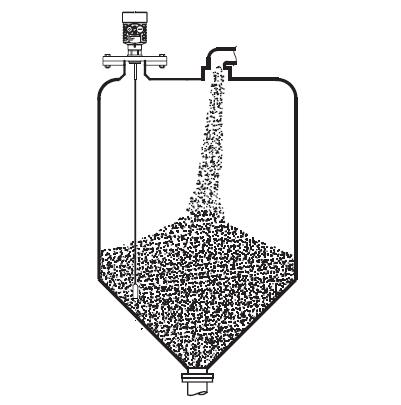

ZHGW54纜式導波雷達物位計安裝圖
ZHGW54纜式導波雷達物位計選型
| 單元 |
參數 |
|
防爆 |
P標準型(非防爆) |
|
傳感器/纜式探頭 |
A液體Φ4mm |
|
過程連接/材料 |
G G1 /螺紋 不銹鋼 |
|
密封/過程溫度 |
P 普通密封/-40…100℃ |
|
電子單元 |
3 (4~20)mA/24VDC/HART兩線制 |
|
外殼/防護等級 |
L 鋁/IP67 |
|
電纜進線 |
M M20*1.5 |
|
特殊約定 |
Y 特殊定制 |
