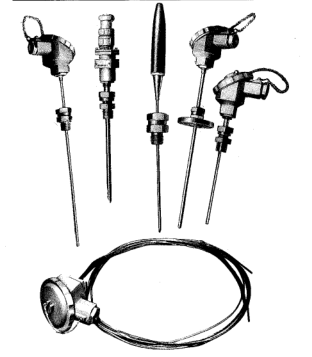

鎧裝熱電偶

       鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常與顯示儀表、記錄儀和電子調節器配套使用，同時鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
一、鎧裝熱電偶工作原理：

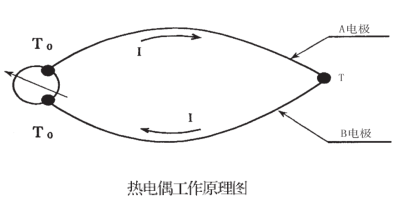

         鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接形成回路，直接測溫端叫測量端，接線端叫參比端，當測量端與參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應的溫度值。
        鎧裝熱電偶的熱電勢將隨著測量端的溫度升高而增長，鎧裝熱電偶的結構是由導體。絕緣氧化鎂和外層不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒。接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
二、鎧裝熱電偶的結構形式：
      鎧裝熱電偶分絕緣式和接殼式兩種。

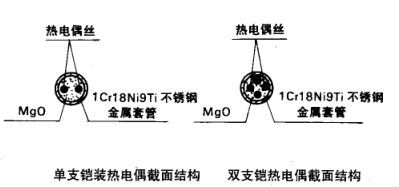

1、鎧裝熱電偶材料結構形式

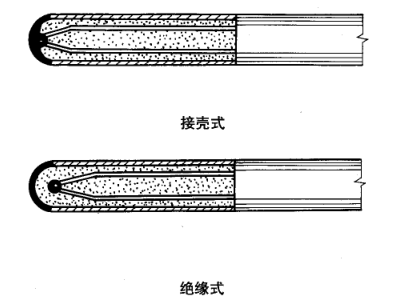

2、鎧裝熱電偶測量端結構形式

三、鎧裝熱電偶主要技術指標：
1、鎧裝熱電偶套管直徑：φ1 φ1.5 φ2 φ3 φ4 φ5 φ6 φ8
2、材質：304 316 310S 3030 3039
3、測溫范圍和準確度

注："t"為被測溫度的絕對值。

T型分度號產品需與協商訂貨。

4、鎧裝熱電偶熱響應時間
      在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：

四、鎧裝熱電偶產品選型
● 型號表示
