鎧裝熱電偶產品結構介紹

  鎧裝熱電偶是把測溫偶絲置于不銹鋼套管內部，將偶芯、絕緣材料和不銹鋼套管通過專用設備拉制成的鎧裝絲，經過壓縮的氧化鎂粉與保護套管之間有著良好的熱傳導性，響應時間快、精度高、使用高純氧化鎂絕緣材料中，整體拉制技術制作的鎧裝產品，因?yàn)椴捎玫氖羌兌雀叩难趸V作為絕緣和導熱介質，具有傳熱效果好，熱響應速度快，測量精度高，使用壽命長等優點。

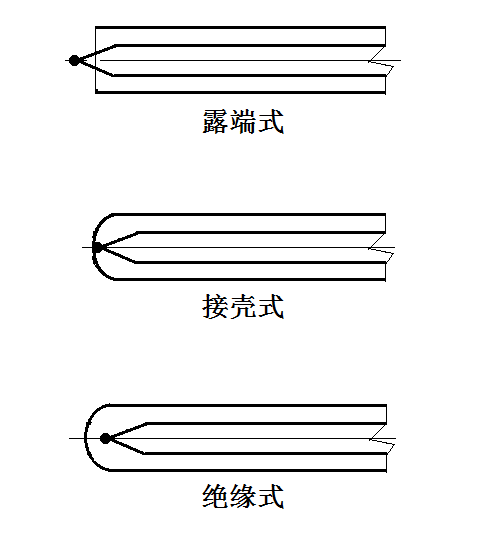

  鎧裝熱電偶測溫元件由于生產工藝的特殊性，所以具有耐壓，耐高溫，耐振動等特點，在極端的環境下也可以保持長時間的穩定性，而鎧裝熱電偶通過填充拉制后具有很強的柔性，可以允許不小于5倍鎧裝熱電偶直徑的彎曲半徑，安裝適應性好，使用成本低等優點，鎧裝熱電偶根據現場測量要求不同而有著不同的制作要求，一般鎧裝熱電偶根據測量端要求有露端式、接殼式、絕緣式三種，如下圖所示：

鎧裝熱電偶結構功能說明
露端式是熱電偶芯露在環境空氣中測量干燥的氣體溫度。
接殼式是為了增加熱電偶的熱響應速度，增加測溫的升溫速度，但是不能有干擾環境。
絕緣式可以抗干擾，使用壽命長。
